產品型號 : SRV
我要詢價
目錄下載
產品敘述
產品規格

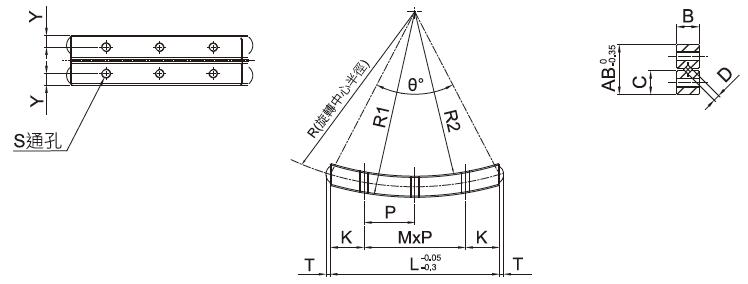

弧形軌道規格圖例
♦ 一套有四根弧形軌道,兩根弧形滾柱保持器,八個尾端螺絲
產品特色
高剛性、高負荷
旋轉中心位置相同
低磨擦力、精準位移
安裝簡易
低噪音
SRV 型弧形軌道規格
公稱型號
旋轉範圍
滾柱直徑
(D)
(mm)
滾柱數
(G)
主要尺寸
L
(mm)
R
(mm)
R
1
(mm)
R
2
(mm)
A
(mm)
B
(mm)
C
(mm)
SRV0240-50-7G
±10°
2
7
40
50
53
47
15
6
7.25
SRV0260-60-12G
12
60
60
63
57
SRV0370-87-11G
3
11
70
87
91
83
18
8
8.5
SRV0370-90-11G
11
90
94
86
SRV0370-110-10G
10
110
114
106
SRV0370-122-10G
10
122
126
118
SRV0370-136-10G
10
136
140
132
SRV03100-160-14G
14
100
160
164
156
詳細規格請下載
弧形軌道目錄
公稱型號
1套
重量
(g)
容許
負荷
(F)(N)
基本額定負荷
θ°
T
(mm)
S
Y
(mm)
K
(mm)
MxP
(mm)
Download
徑
(C)(N)
動
(C)(N)
PDF
2D (dxf)
3D
SRV0240-50-7G
47
480
1420
800
47.1°
1.5
M3
2.5
7.5
2x12.5
SRV0260-60-12G
78
930
2870
1430
59.9°
11.25
3x12.5
SRV0370-90-11G
135
1820
5480
2620
45.7°
1.9
3
12.5
3x15
SRV0370-110-10G
131
1800
5600
2420
37°
SRV03100-160-14G
191
2600
7870
2840
36.3°
5x15
